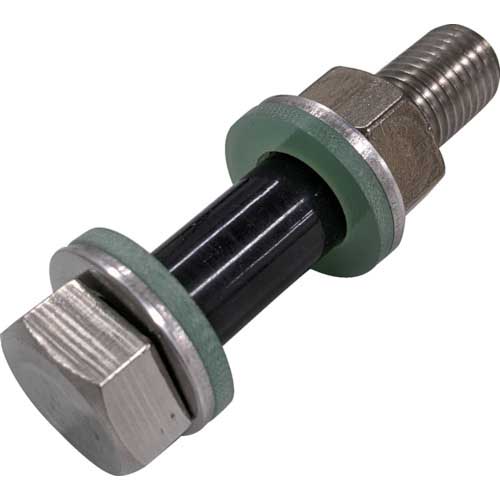

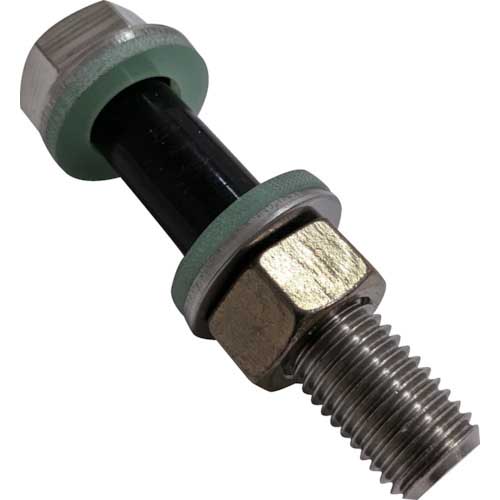

巴製作所 絶縁ボルト・ナット VS2 M20X90 VS20090

【特長】●絶縁材に樹脂スリーブを使用しているため、塗装と異なり剥離やピンホール等による絶縁不良が生じません。
●スリーブとねじ外径がほぼ同じため、フランジのボルト穴の拡大加工が不要です。
●ボルト材質は、耐食性に優れたステンレス鋼を使用しています。
【用途】●直射日光を避けた一般配管に。
【仕様】●寸法(mm)d：M20
●寸法(mm)L：90
●寸法(mm)b：46
●寸法(mm)k：13
●寸法(mm)m：16
●寸法(mm)S：30
●寸法(mm)t1：3
●絶縁スリーブ外径(mm)：20
●絶縁ワッシャー外径(mm)：37
●絶縁ワッシャー内径(mm)：21
●絶縁ワッシャー厚さ(mm)：3
●JIS B2220、JIS G3442-2、JIS G 5527等
【仕様２】●直射日光を避けた一般配管にご使用頂けます。
●例）建築・上下水道・空調etc・・・
●ナットねじ面にTOMコート(焼付き防止処理)を施しております。
●パッキン厚みが3mmの場合に対応しています。
●フランジ厚みは、JIS B 2220(鋼製管フランジ)、JIS G3442-2(異形管) 、JIS G 5527(ダクタイル鋳鉄異形管)、等の規格によって異なるため、適合の有無をお問合せ下さい。
●ご使用のフランジ寸法・パッキン厚みにより、寸法が変更となる場合が御座います。
●特殊サイズをご使用の際はお問合せ下さい。
●日本水道協会検査合格品をご希望の場合は別途お問合せ下さい。
【材質／仕上】●ボルト・ナット・保護ワッシャー ステンレス鋼、スリーブ PVC、絶縁ワッシャー ガラスクロス入りエポキシ
【セット内容／付属品】●ボルト・ナット・保護ワッシャー2枚・絶縁ワッシャー2枚・絶縁スリーブ(ボルト胴部に取付済み)
【原産国】日本
【注意】●ステンレス鋼以外の材質は別途お問合せ下さい。
●ご使用のフランジ寸法・パッキン厚みにより、寸法変更の可能性が御座います。
